КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ
по электрообогреву кровли и водосточной системы административного здания
На основании предоставленных исходных данных, предлагаем рассмотреть возможность поставки и монтажа системы кабельного электрообогрева водосточной системы здания на объекте по адресу: МО Мытищинский р-н, д. Сухарево, дом 140 Д, специалистами нашей компании.
Наша организация имеет 19-ти летний опыт работы на объектах любой сложности.
С целью предотвращения образования наледи, предлагаем рассмотреть вариант устройства системы электрообогрева.
Система электрообогрева кровли обеспечит как в автоматическом, так и в ручном режиме сток талой воды.Система предотвратит накопление снега и наледи.
Для эффективной работы системы антиобледенения на кровле здания необходимо установить систему рабочей мощностью: 24,1 кВт.
Состав системы электрообогрева:
-кабельные нагревательные секции,
-система питания
-система автоматического управления,
-комплект крепежных и установочных изделий.
Применяемый нагревательный элемент:

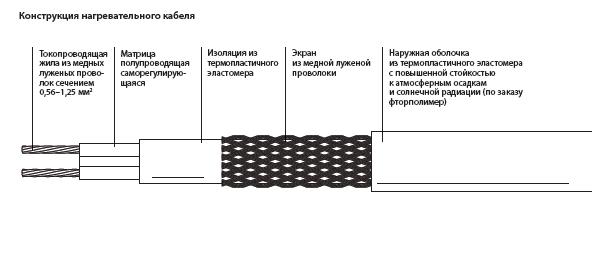

В данной системе для обогрева предполагается использовать нагревательные секции на основе саморегулирующегося электрического нагревательного кабеля марки 25 НРК–Т-2 (25 Вт/м) производства Россия, с гарантийным сроком – 5 лет!

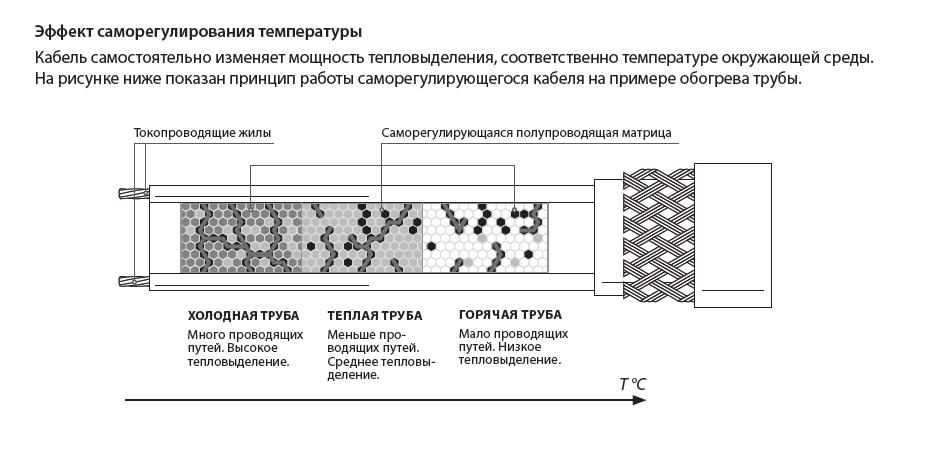

Саморегулирующийся нагревательный кабель обеспечивает оптимальное решение задач по обогреву кровли и водостоков в большинстве случаев. Особенность данного типа кабелей заключается в том, что саморегулирующиеся кабели сами меняют свое тепловыделение в зависимости от окружающих условий и температуры. Это не дает кабелю перегреваться и выходить из строя, что обеспечивает высокую безопасность и надежность системы. Кабели легко нарезаются секциями произвольной длины (до нескольких десятков метров) непосредственно на объекте, что делает их удобными в применении. Плоское сечение обеспечивает хороший контакт с подогреваемой поверхностью, уменьшая рассеивание тепла в окружающую среду.
Срок службы кабеля при его открытой установке составляет более 15 лет.
Система управления
Система автоматического управления оснащена приборами, контролирующими электрическую безопасность (УЗО). Система автоматического управления включает подогрев водостоков при температуре воздуха от -15°C до +5°C с помощью регулятора РТМ-2000 и датчика температуры, осадков и воды.
Система питания
Система питания, включает силовые и информационные кабели,монтажные коробки, трубы металлические и ПВХ и т.д.,предназначена для подключениянагревательныхэлементовидатчиков к системе управления. Комплектующие системы питания выбираются в соответствии с требованиями ПУЭ.
Крепежные элементы
Обычная монтажная лента для тёплого пола в условиях кровли приходит в полную негодность за 5...6 лет. Дешёвые герметики теряют свои свойства за 3...4 года. В отличие от многих компаний, применяющих при креплении нагревательных кабелей пластиковые элементы, которые подвержены разрушению на морозе и не обеспечивают жесткую фиксацию, мы используем крепежные элементы из оцинкованной стали, стойкие к атмосферным осадкам и солнечной радиации, срок службы которых составляет более 20 лет.
Стоимость оборудования
Стоимость системы, в рублях с учетом НДС
| Общая длина змейки | 107 | м.п обогрев от снегозадержания на 0,5м |
| Общая длина труб | 88 | м.п обогрев в 1 нитку |
| Общая длина обогреваемой зоны капельника | - | м.п обогрев в 1 нитку |
| Общая длина обогреваемой зоны лотков | 107 | м.п обогрев в 2 нитки |
Номинальная мощность кВт: 24,1
Пусковая мощность кВт: 38,5
| № | Наименование | Ед.изм. | Кол-во | Сумма, руб. |
| 1 | Система кабельного электрообогрева кровли | компл. | 1 |
|
| В т.ч: | ||||
| - | Секции нагревательные кабельные двухжильные 30Вт/м | м | 861 | 176 824,80 |
| - | Система управления (шкаф управления навесного исполнения на основе терморегулятора с датчиком температуры воздуха) | компл. | 1 | 63 889,28 |
| - | Система крепления (Зажимы крепежные оцинкованные, кронштейны для крепления в желобе, заклепки вытяжные, трос в ПВХ) | компл. | 1 | 190 019,00 |
| - | Система питания* (коробки соединительные, кабельные вводы, гофро-трубы) | компл. | 1 | 74 144,98 |
| ИТОГО МАТЕРИАЛОВ | 504 878,06 | |||
| 2 | Монтажные работы (в т.ч. пуско-наладочные) - Монтаж греющего кабеля на крае кровли змейкой; - Монтаж греющего кабеля в водосточных лотках в две нитки; - Монтаж греющего кабеля в водосточных трубах в одну нитку; - Установка соединительных коробок; - Монтаж датчика температуры наружного воздуха, воды, осадков; - Подключение греющих цепей в соединительных коробках; - Монтаж шкафа управления; - Подключение концов силовых кабелей в соединительных коробках; - Измерение сопротивления изоляции греющих цепей; - Проверка работоспособности системы в ручном режиме; - Измерение пусковых и рабочих токов греющих цепей; | 403 902,45
| ||
| ВСЕГО: | 908 780,51 | |||
Подвод питания к шкафу управления системой электрообогрева осуществляет Заказчик.
Расчет предварительный и может уточняться при детальном обследовании объекта.
Дополнительные сведения
ООО МСК «ПРОМТЕХАЛЬП» осуществляет гарантийное обслуживание системы в течение 1 года, с момента ввода системы в эксплуатацию, послегарантийное обслуживание осуществляется по дополнительному соглашению.
Гарантия на секции нагревательные кабельные составляет 5 лет.
Цены в коммерческом предложении действительны в течение 14 дней.
С уважением, и надеждой на долгосрочное сотрудничество.

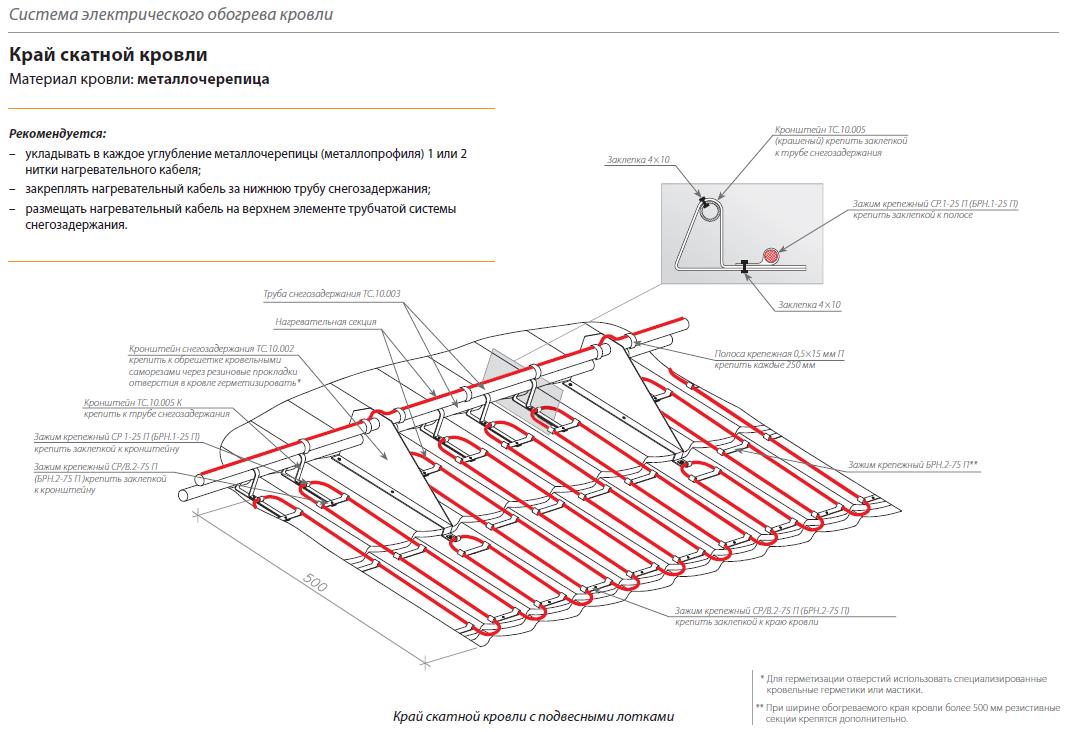

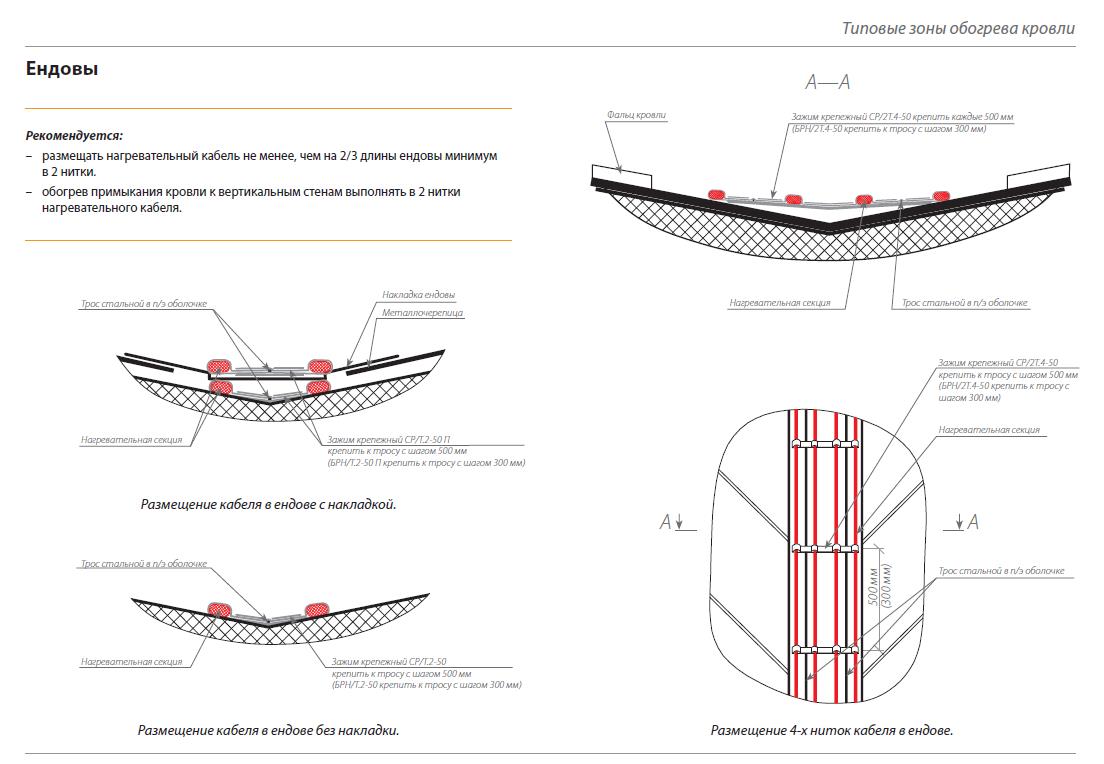

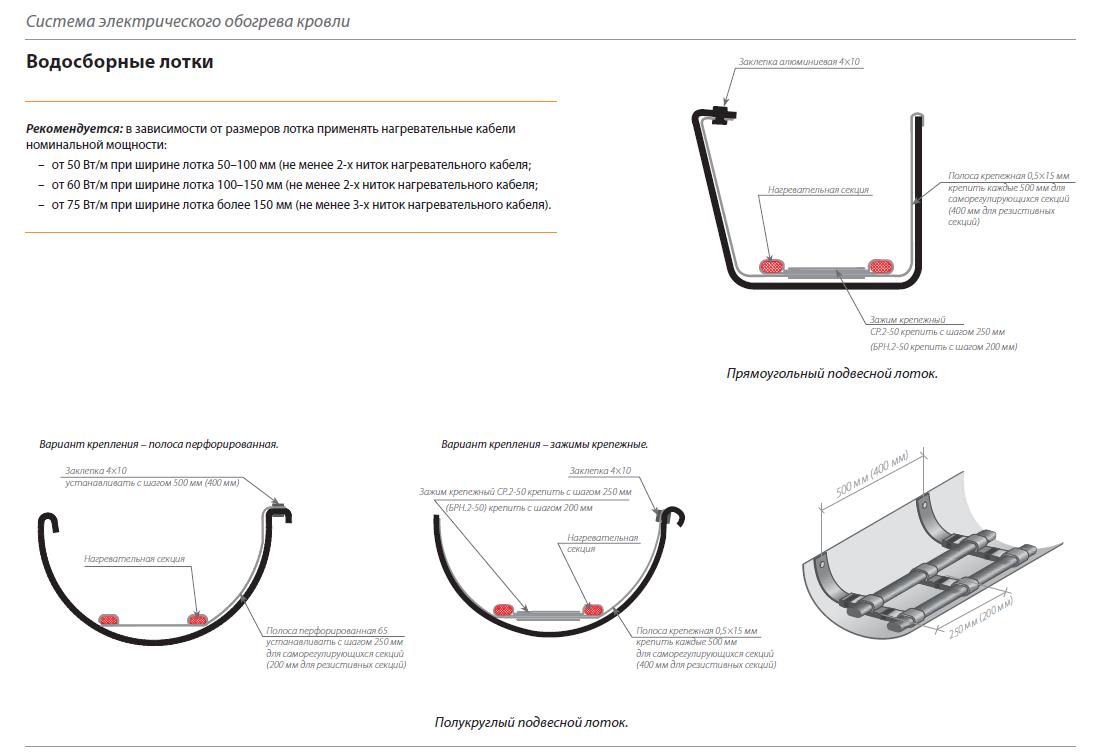

Весь расчёт и монтаж обогрева будет выполнен согласно чертежам представленных ниже:
РЕФЕРЕНС – ЛИСТ
Проектирование, поставка, монтаж, сервисное обслуживание электрических систем обогрева.
| Наименование объекта | Место нахождения | Зона обогрева | ||||
| ФГУП «Росэнергоатом», КАЭС (Калиниская атомная электростанция) | Тверская область,г.Удомля | Кровли энергоблоков № 1,2,3,4 | ||||
| Объединенный институт ядерных исследований (ОИЯИ) | г.Дубна | Обогрев кровли | ||||
| Представительство Правительства Омской области при Правительстве РФ | Москва | Обогрев участков кровли | ||||
| Глав УпДК при МИД РФ Комплекс отдыха «Завидово» | Тверская область, поселок Завидово | Таунхаузы, коттеджи | ||||
| ЗАО Агенство информации «Деловой мир» | г. Москва | Обогрев кровли | ||||
| НИИ Прикладной Акустики | Московская область, г.Дубна | Кровля лабораторного корпуса | ||||
| Сберегательный банк РФ Тверское отделение | г.Тверь, ул.Володарского, ул. Трехсвятская | Обогрев кровли | ||||
| Центральный офис «Сургутнефтегаз» по Тверской области | г. Тверь ул.Новоторжская | Обогрев кровли | ||||
| Общественный центр Калининской АЭС по работе с персоналом и населением Тверской области | г. Удомля | Обогрев кровли | ||||
| ГУП МосНПО «Радон» | Московская область, Сергиево- Посадский район | Обогрев кровли | ||||
| Здание аппарата Губернатора Тверской области | г.Тверь | Обогрев кровли | ||||
| ОАО «Мясокомбинат Клинский» | г.Клин | Кровля Холодильные камеры | ||||
| ООО «Промопост» | г.Тверь | Кровля почтово- обрабатывающего комплекса | ||||
| «Московский гуманитарно- экономический институт» | г.Москва | Обогрев кровли | ||||
| Детская областная клиническая больница | г.Тверь | Обогрев кровли | ||||
| ФГУП «ЦНИИМАШ» | г.Королев | Обогрев кровли | ||||
| РКЦ «Сбербанк» | г.Обнинск | Обогрев кровли | ||||
| ТЦ Заречье | г.Наро-Фоминск | Обогрев кровли | ||||
| Совмещенный комплекс для проведения соревнований по лыжным гонкам и биатлону, горная олимпийская деревня (1100 мест), подъездная автомобильная дорога, хребет Псехако | г.Сочи | Обогрев кровель | ||||
| «Дом Правительства РФ» здание «Тир» | г.Москва | Обогрев участков кровли | ||||
| «Штаб-квартиры Объединенной авиастроительной корпорации - нежилого офисного здания, общей площадью не более 40 000 кв.м. | МО, г. Жуковский | Обогрев кровли, пандусы, входная группа, балкон | ||||
| ФГБУ «Лечебно- оздоровительный комплекс «Елочки» | г.Домодедово | Обогрев кровли, балконов | ||||
| ФГБУ «Управление по эксплуатации зданий высших органов власти» УДПРФ- Филиал «Дирекция по эксплуатации комплекса «Старая площадь» | г.Москва | Обогрев кровли | ||||
| ДО «Бекасово» | МО | Обогрев кровли | ||||
| АО «Атомэнергопроект» Нововронежская АЭС-2,1-я очередь | г.Нововоронеж | Обогрев кровель | ||||
| ФГБО УВО «Московский государственный институт культуры» | МО,г.Химки | Обогрев кровель | ||||
Примечание:
1. В стоимость работ входит стоимость материалов и инструментов. В стоимость также входит, устройство временных сооружений, транспортные, погрузоразгрузочные, экспедиторские услуги.
2. Стоимость предоставлена с учетом действия цен на апрель 2019 года. Сроки выполнения работ составляют согласно графика и плана производства работ. Авансовый способ расчета 100% за системы, крепежные, и расходные материалы, 50 % по договору до начала производства работ от стоимости работ и 50 % после завершения производства работ и передачи фото и видео отчета, пусконаладки и подписания Акта выполненных работ.
3. Все работы выполняются профессиональными специалистами по промышленному альпинизму, специализирующихся на монтаже и сервисе антиобледенительных систем, с регистрацией в Москве и Московской области, прошедшие специальное обучение и получившие богатый опыт производства работ по высотным работам методом промышленного альпинизма. У всех сотрудников действующие удостоверения нового образца согласно ПОТ РМ 155 от 28.03.2014.
4. Контроль над соблюдением правил техники безопасности осуществляет ООО МСК “ПРОМТЕХАЛЬП”
